Dashboard

Dashboard#

openYuanrong 提供了可视化的 dashboard，用于查看集群和函数实例的状态等信息，便于监控和快速排查问题。目前 dashboard 支持上千条实例数据的稳定承载与展示。

启动 Dashboard#

要访问 dashboard，需要在部署 openYuanrong 集群主节点时，加上 mode.master.dashboard=true 参数以及依赖项参数。使用 dashboard 全量功能，主节点的部署命令如下：

# 根据实际情况替换 {} 中的信息
yr start --master \
-s 'mode.master.dashboard=true' \
-s 'mode.master.collector=true' \
-s 'mode.master.frontend=true' \
-s 'function_agent.args.enable_metrics=true' \
-s 'function_agent.args.metrics_config_file="{absolute file path}"' \
-s 'values.dashboard.prometheus.address="{prometheus ip}:{prometheus port}"'

您可参考部署参数表按需裁剪不需要的功能。

  • mode.master.frontend 参数提供查询作业信息功能，影响作业页面内容的显示。

  • mode.master.collector 参数提供收集函数实例日志功能，影响日志页面内容的显示。

  • values.dashboard.prometheus.address、function_agent.args.enable_metrics 和 function_agent.args.metrics_config_file 参数提供收集指标数据功能，影响 Cluster 页面表格中 CPU、Memory、NPU、Disk 项的显示。开启该功能需部署 Prometheus 服务，请参考部署 Prometheus。

部署成功将生成配置文件 /tmp/yr_sessions/latest/dashboard_config，内容如下：

{
  "ip": "192.168.3.3",
  "port": 9080,
  ...
}

组合 ip 和 port 作为 dashboard 的访问 URL：http://192.168.3.3:9080。

部署从节点参考如下命令：

# 根据实际情况替换 {} 中的信息
yr start -s 'mode.agent.collector=true' \
-s 'function_agent.args.enable_metrics=true' \
-s 'function_agent.args.metrics_config_file="{absolute file path}"' \
--master_address {http://x.x.x.x:xxxx}

页面介绍#

dashboard 有多个页面，根据功能查看对应页面：

Overview 页面#

Overview 页面可以查看总逻辑资源占用率、概览所有组件和实例状态。

  • 逻辑资源卡（Logical Resources）展示了 Logical CPU 总占用核数、总核数及总占用率，Logical Memory 总占用量(GB)、总内存量(GB)及总占用率。

  • 集群状态卡片（Cluster Status）展示了总节点数和活跃节点数。

  • 实例状态卡片（Instances）展示了总实例数和 running 、exited、fatal 状态实例数。

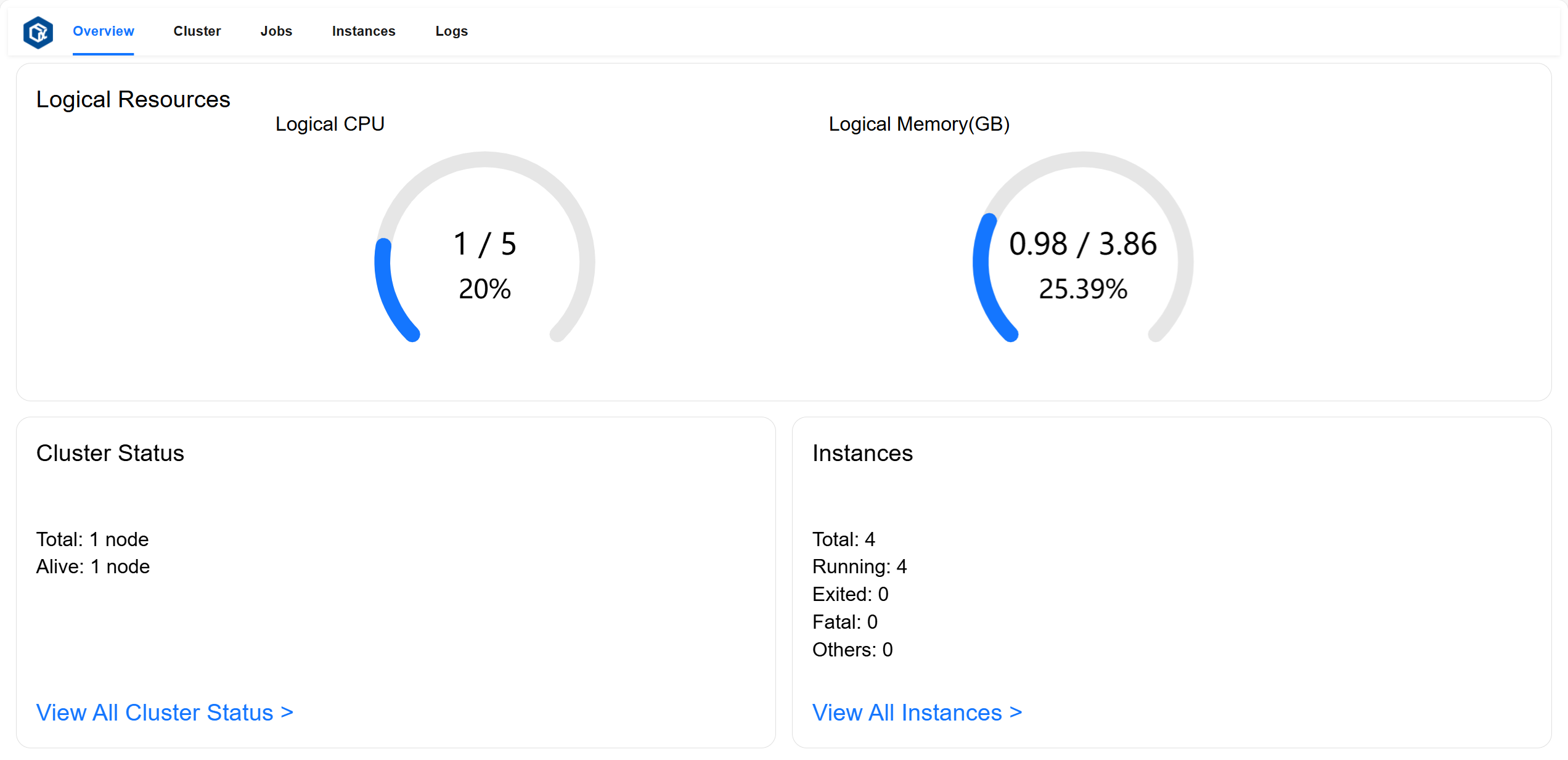

页面示例：

Cluster 页面#

Cluster 页面可以查看总逻辑资源占用率，所有节点和组件的状态及各资源指标使用情况，并将节点和组件的层次关系可视化。

  • 逻辑资源卡片（Logical Resources）展示了 Logical CPU 总占用核数、总核数及总占用率，Logical Memory 总占用量(GB)、总内存量(GB)及总占用率。

  • 组件卡片（Components）展示了节点（node）的状态、地址、CPU 和 NPU 占用率、Memory/Disk/Logical Resources 各指标的使用量、总量及占用率；运行在对应节点上的代理（agent）的状态、地址、Logical Resources 指标的使用量、总量及占用率；运行在对应代理上的实例（instance）的状态、地址、CPU 和 NPU 占用率、Memory/Logical Resources 各指标的使用量、总量及占用率。

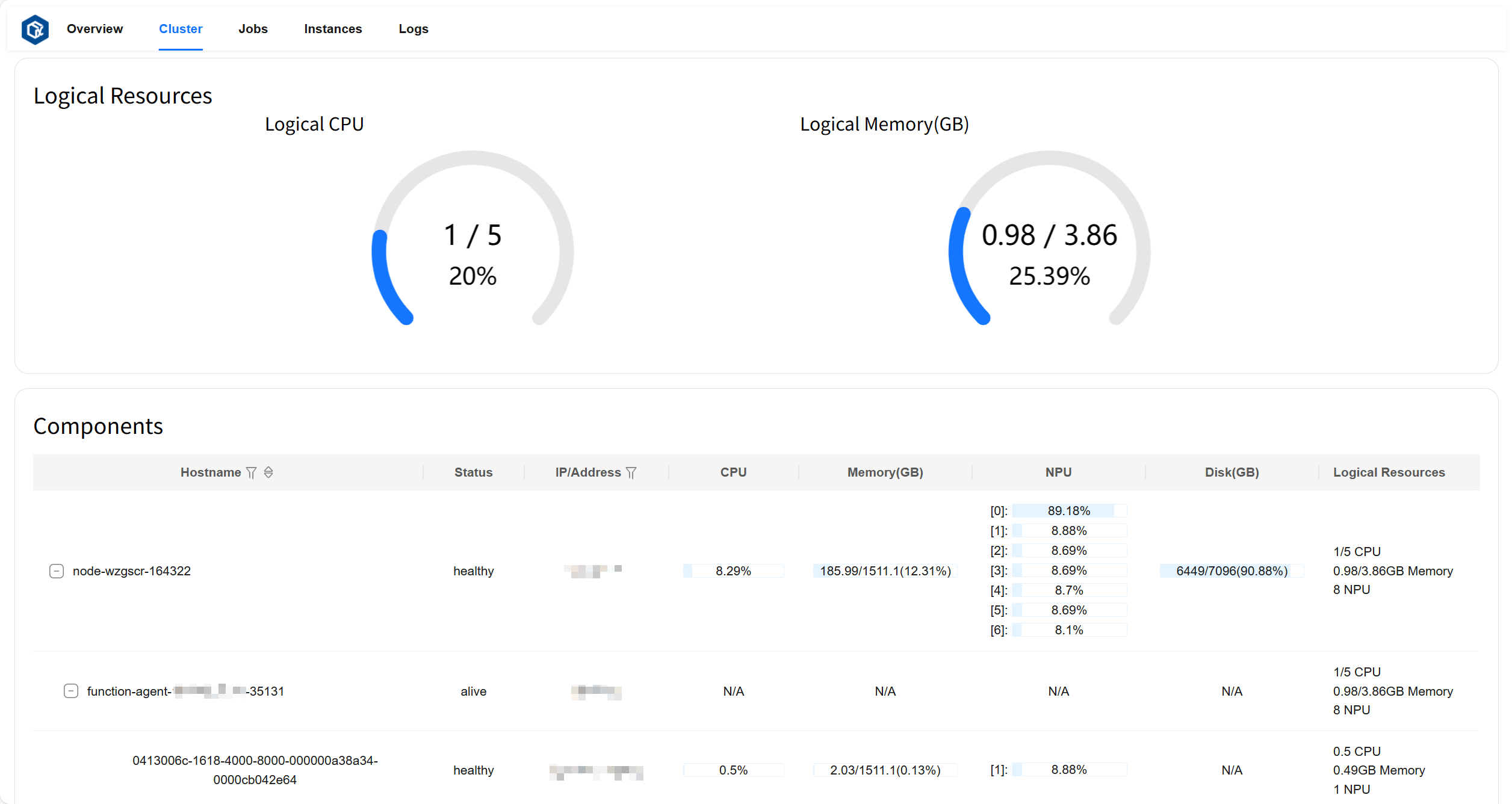

页面示例：

Jobs 页面#

Jobs 页面可以查看所有作业的详细信息。

作业详细信息说明：

  • entrypoint：作业的入口命令。

  • runtimeEnv：作业的运行时环境。

  • submissionID：提交作业时的提交 id。

  • status：作业状态（包括：“PENDING”、“RUNNING”、“STOPPED”、“SUCCEEDED”、“FAILED”）。

  • startTime：作业的启动时间。

  • endTime：作业的结束时间。

  • message：描述作业状态的详细信息。

  • driverNodeID：作业运行节点的 id。

  • driverNodeIP：作业运行节点的 ip。

  • driverPID：作业运行进程的 pid。

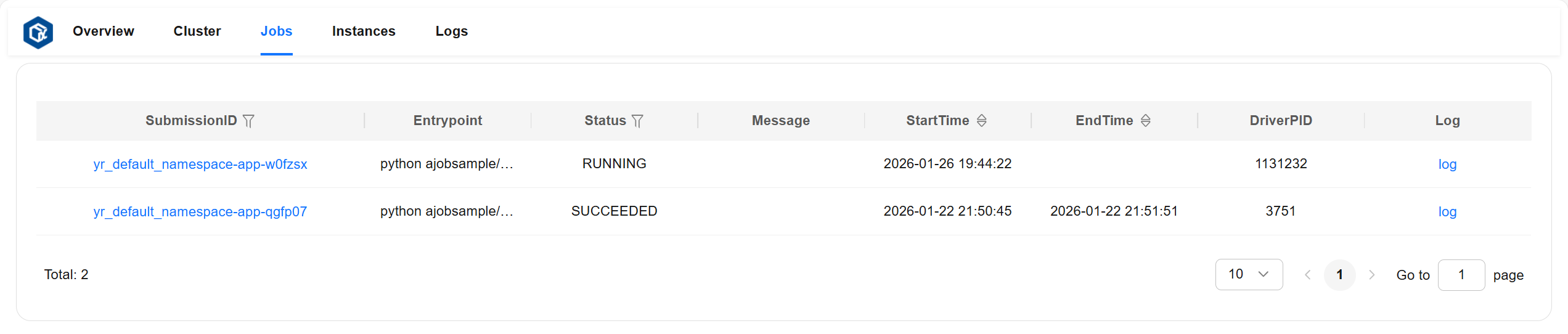

页面示例：

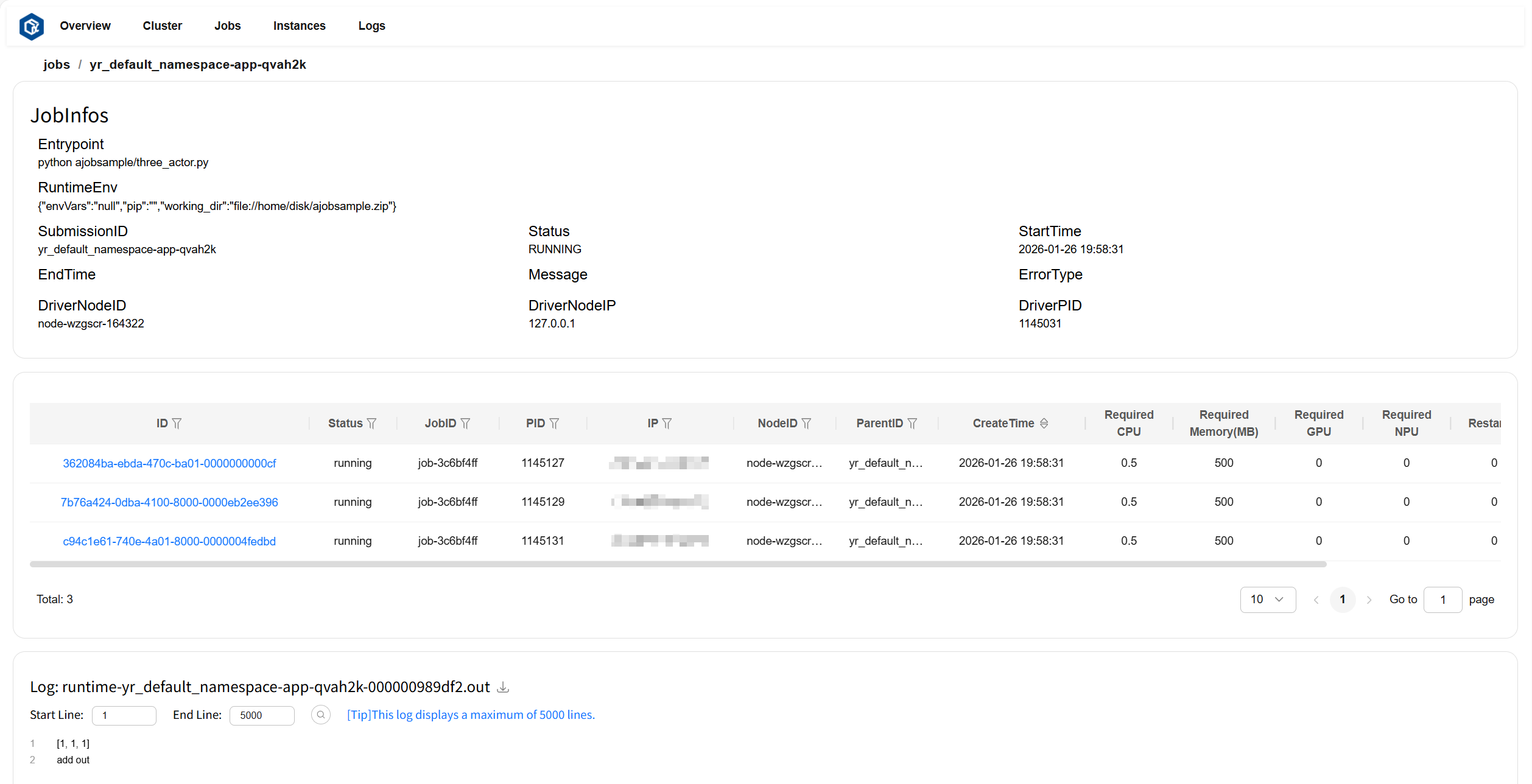

点击 SubmissionID 或 log 跳转至此作业的详情页。其中作业详情卡片（JobInfos）展示了此作业的详细信息，实例列表卡片展示了此作业包含的实例信息，日志卡片（Log）显示此作业的日志和错误信息。

页面示例：

Instances 页面#

Instances 页面可以查看所有实例的详细信息。

实例详细信息说明：

  • ID：实例 id。

  • status：实例状态。

  • jobID：实例对应作业的 id。

  • PID：运行实例进程的 pid。

  • IP：运行节点的 ip。

  • nodeID：运行节点的 id。

  • parentID：父实例的 id。

  • createTime：实例的创建时间。

  • required CPU：实例需要的 CPU 核数。

  • required Memory：实例需要的内存量，单位为 MB。

  • required GPU：实例需要的 GPU 核数。

  • required NPU：实例需要的 NPU 核数。

  • restarted：实例重启次数。

  • exitDetail：实例退出时的详细信息。

页面示例：

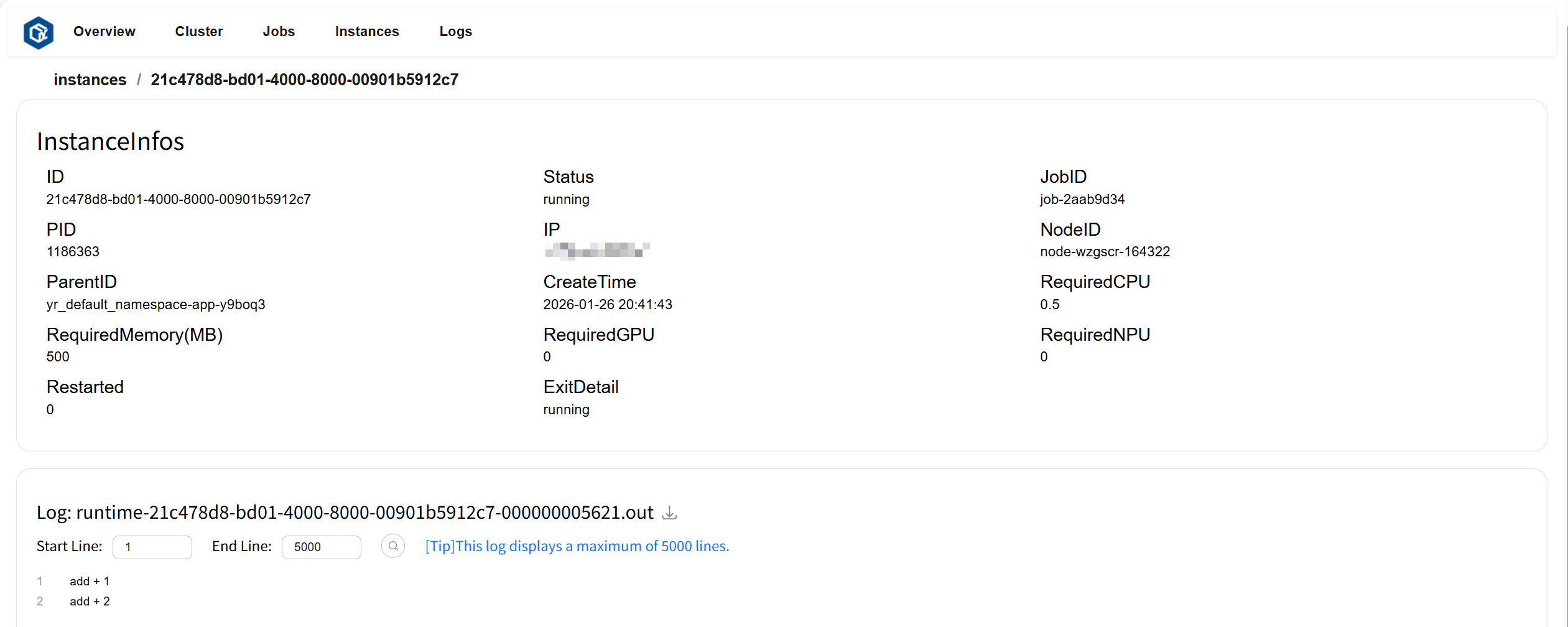

点击 ID 或 log 跳转至实例详情页。其中实例详情卡片（InstanceInfos）展示了此实例的详细信息，日志卡片（Log）显示此实例的日志和错误信息。

页面示例：

Logs 页面#

Logs 页面可以查看和下载所有日志内容和错误信息。页面示例：

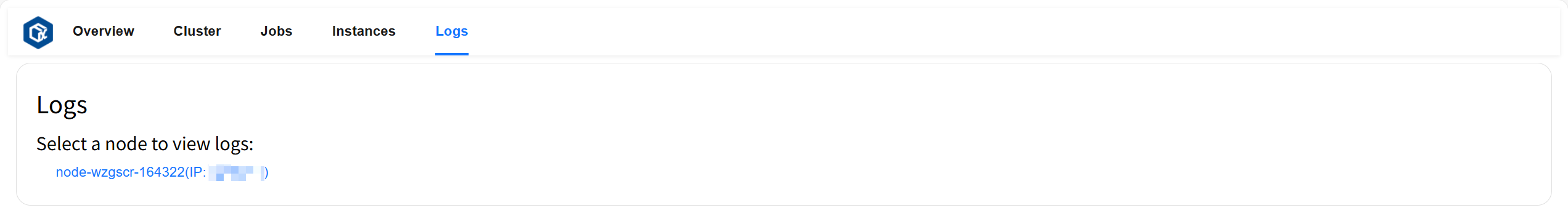

点击选中的节点，可查看该节点下所有日志文件列表。页面示例：

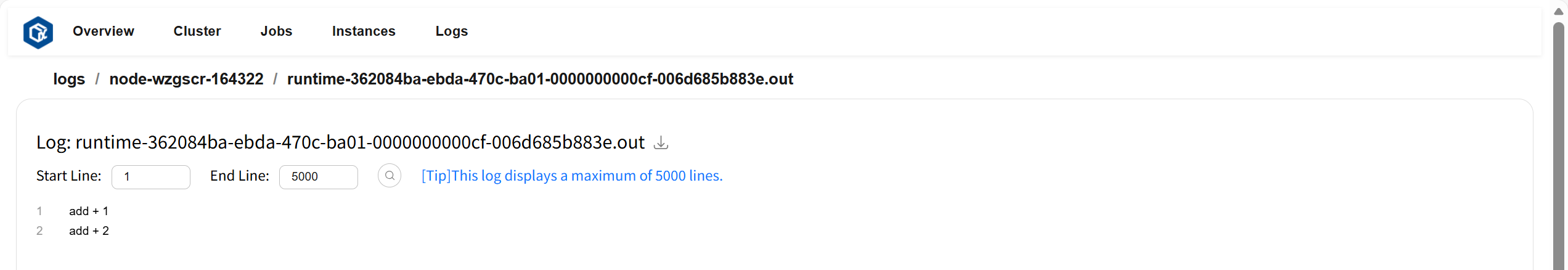

点击想要查看的文件，即可展示文件内容。页面示例：

部署 Prometheus#

openYuanrong 通过 Pushgateway 推送数据到 Prometheus，首先需部署 Pushgateway。下载 Pushgateway 并参考如下命令完成部署。

tar -xzvf pushgateway-x.xx.x.linux-amd64.tar.gz # tar 包名替换为您下载的文件名
cd pushgateway-x.xx.x.linux-amd64
nohup ./pushgateway > ./pushgateway.log 2>&1 & # pushgateway 默认端口为 9091

配置 Prometheus#

下载 Prometheus 并解压。

tar -xzvf prometheus-x.x.x.linux-amd64.tar.gz # tar 包名替换为您下载的文件名
cd prometheus-x.x.x.linux-amd64

修改 prometheus.yml 文件，在 scrape_configs 配置项中新增如下内容，其中 127.0.0.1 替换为运行 Pushgateway 的机器 IP。

- job_name: 'pushgateway'
  static_configs:
    - targets: ['127.0.0.1:9091']

启动 Prometheus#

nohup ./prometheus > ./prometheus.log 2>&1 & # prometheus 默认端口为 9090
